魚眼レンズ搭載 広角カメラ


製品の特長

新開発: 360度魚眼レンズ搭載

魚眼レンズにより1台のカメラで全周囲の撮影が可能です。死角だった部分の撮影も可能になります。カメラの台数を削減でき、複数のカメラからの映像を接合する必要がありません。
新開発の、俯角17度(視野角214度:世界最大)を持った特殊な魚眼レンズを搭載、360度全周囲撮影の用途が広がります。
魚眼レンズなので全域にピントが合っています。カメラのピントを合わせたり、カメラの方向を変える必要がありません。

新開発: 超高解像度魚眼レンズ搭載

撮像素子(CMOSセンサー)の高密度化と並行して、より分解能が高いレンズを搭載することによって、従来の魚眼カメラの弱点であった解像度の低さを克服した全方位カメラを近日発売致します。 弊社のレンズは、レンズの周辺における像高が高く、360度全方位において、50m先でも物体の識別が可能になりました。
これにより、広範囲を1台の360度カメラで監視できるようになり、工場・空港・庁舎などの大規模な建造物や、都市型のセキュリティシステムへ用途が広がります。


広角映像

比較的人間の視野に近く、安心感のある映像が撮影できます。撮影対象と近い距離においても視野が広く、接写撮影にも効果があります。
記録された全景映像は、部分拡大や平面展開が可能です。

カメラの首振り動作なし

カメラの首振り動作(パンチルト)がないため、故障が少なく耐久性にも優れています。パンチルトによる映像のブレもありません。
弊社独自の特許技術:デジタルオートパン採用
一般的な首振りカメラの寿命:5,000時間=約7か月
電子パンチルトズームの360度カメラの寿命: 電子部品のMTBFにて、75,000時間=約8.5年

オプト360度カメラの優位点


機能紹介動画

提案

監視・防犯カメラシステム、TV会議システム用途として展開できるのはもちろんのこと、小型特性を活かして、これまで困難だった場所への設置も可能になります。
ロボットや車載用途、高まる子供のセキュリティニーズに応える商品開発から、全く新しい映像配信システムへの展開なども検討されています。

提案書ダウンロード



製品ラインアップ (製品名をクリックするとカタログが開けます)

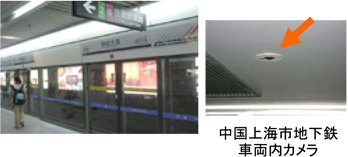

製品活用事例 (カーソルで色が変わる写真をクリックすると詳細が開けます)

TV会議システム映像取込装置
国内Y社
TV会議システム
映像取込装置
ATM
顔認証システム
不法投棄監視
事務所
工事現場
工事現場
工場内
工場内



映像サンプル

車上搭載カメラの映像例1 (MPEG4の映像です)

俯角付レンズ搭載のNM33-Mを内蔵した車上カメラを使った撮影映像の例です。
カメラに標準添付しているアプリケーションソフトにて、180度パノラマ2分割モードで撮影
画面上半分に、車の進行方向180度の映像、下半分に後方180度の映像を表示
フレームレート: 約6~10fps

注1: 再生ボタン▷を押しても映像が再生されない場合は、枠右下に表示されるYouTubeロゴをクリックしてみてください。
注2: 再生が終了した後に表示されるサムネイルは、弊社の映像例とは関係ありません。
Note: 場面(シーン)切り替わり部分の合成アニメーションは、Windows Movie Makerで行っています。

POINT!
遠くの山々までキレイに映っています
弊社だけの俯角付レンズ搭載なので、ある程度の路面まで撮影範囲になります

車上搭載カメラの映像例2 (MPEG4の映像です)

俯角付レンズ搭載のNM33-Mを内蔵した車上カメラを使った撮影映像の例です。
カメラに標準添付しているアプリケーションソフトにて、180度パノラマ2分割モードで撮影
画面上半分に、車の進行方向180度の映像、下半分に後方180度の映像を表示
フレームレート: 約6~10fps

中央道: 背後に夕日を背負って時速90Km程度での走行
首都高: トンネル通過
都 内: 画面上半分は車の左側の映像、下半分は車の右半分の映像表示に切り替えています

注1: 再生ボタン▷を押しても映像が再生されない場合は、枠右下に表示されるYouTubeロゴをクリックしてみてください。
注2: 再生が終了した後に表示されるサムネイルは、弊社の映像例とは関係ありません。
Note: 場面(シーン)切り替わり部分の合成アニメーションは、Windows Movie Makerで行っています。


ドライブレコーダー的に使用した映像例 (MPEG4の映像です)

俯角付レンズ搭載のNM33-Mを、車のルームミラー横に下向きに設置して撮影した映像の例です。
カメラに標準添付しているアプリケーションソフトにて、上下反転し、180度パノラマ2分割モードで撮影
画面上半分に車前方180度の映像、下半分に車内の映像を表示
フレームレート: 約6~10fps

注1: 再生ボタン▷を押しても映像が再生されない場合は、枠右下に表示されるYouTubeロゴをクリックしてみてください。
注2: 再生が終了した後に表示されるサムネイルは、弊社の映像例とは関係ありません。
Note: 場面(シーン)切り替わり部分の合成アニメーションは、Windows Movie Makerで行っています。

POINT!
明るい車外と暗い車内を1つのレンズで撮影しているにも関わらず、両方とも適正露出で撮影されています。(弊社特許技術)
どちらかの明るさに引っ張られて外が真っ白になったり、中が真っ黒になったり、ということがありません。
この技術を応用すると、外の映像を衝突防止システムに組み入れたり、同時に中の映像で居眠り防止システムを組み入れたりすることが可能になります。

非展開の丸映像で撮影した例 (MPEG4の映像です)

Largeモードでの撮影です。
撮影した映像は、専用の展開ソフトを使って、部分拡大、平面展開、モード変更などができます。
Largeモードでの撮影時には、フレームレートが 約3fps 程度になります。

注1: 再生ボタン▷を押しても映像が再生されない場合は、枠右下に表示されるYouTubeロゴをクリックしてみてください。
注2: 再生が終了した後に表示されるサムネイルは、弊社の映像例とは関係ありません。
Note: 場面(シーン)切り替わり部分の合成アニメーションは、Windows Movie Makerで行っています。


注3: 以上の映像例は、U-Tube(MPEG4)フォーマットに変換されているため、実際の映像の解像度とは異なります

GPS連動 ビデオマッピングソフト の使用例 (MPEG4の映像です)

車上用カメラ NM33D-M-PLVで撮影しました。
撮影時にGPSレシーバーを併用して取得した位置情報(緯度経度・時刻)を、地図情報に融合する専用ソフトウエアです。
Largeモードで撮影し、任意に展開表示できます。

注1: 再生ボタン▷を押しても映像が再生されない場合は、枠右下に表示されるYouTubeロゴをクリックしてみてください。
注2: 再生が終了した後に表示されるサムネイルは、弊社の映像例とは関係ありません。
Note: 画面のキャプチャーは、フリーソフトのBandicam を使用しました。


注3: 以上の映像例は、U-Tube(MPEG4)フォーマットに変換されているため、実際の映像の解像度とは異なります
